产品概述：

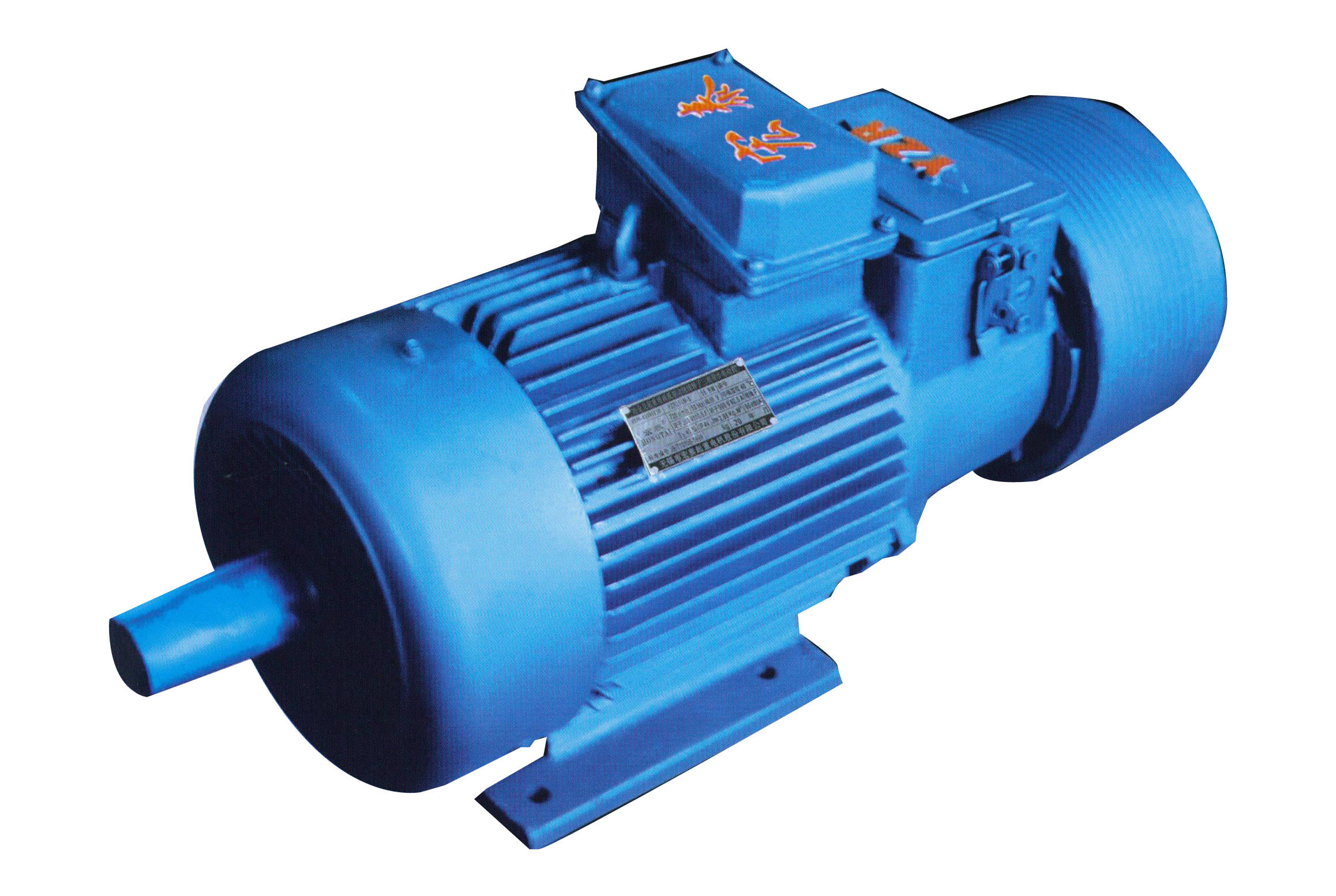

系列起重及冶金用涡流制动绕线转子三相异步电动机
1  YZRW 系列起重及冶金用涡流制动绕线转子三相异步电动机是由YZR系列电动机和装于其副轴伸的涡流制动器组成。它把驱动和调速两种功能集于一体：具有稳定的低速调速特性和无失控、运转可靠等优点。
2  涡流制动电动机在下列环境条件下能正常运行：
（1）冷却介质温度不超过60℃（H级绝缘的电动机）或40℃（F级绝缘的电动机）；
（2）海拔不超过1000m；
（3）经常的、显著的机械振动和冲击。
3  涡流制动电动机是湿热带气候环境的派生产品，其绕组及表面护层经过特殊的浸渍和处理、除第2条规定外，并能在下述环境条件下正常运行。
（1）25℃时，最湿月份的月平均最高相对湿度为90％；
（2）最低环境空气湿度－15℃；
（3）频繁的起动制动。
4  涡流制动电动机在额定电压下，基准工作制时，最大转矩对额定转矩之比的保证值不低于下表的规格：

额定功率KW	最大转矩Tb/额定转矩TN
≤5.5	2.3
＞5.5～11	2.5
＞11	2.8

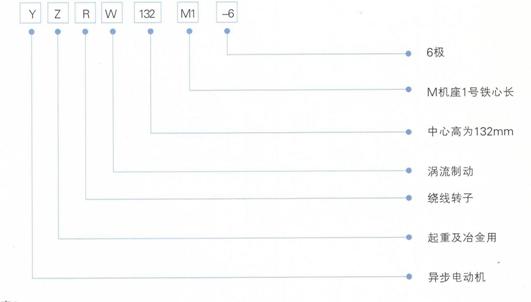

5  电动机型号含意：

工作制及技术数据：
工作制：涡流制动电动机的基准工作为S3，电动机基准负载持续率为40%，涡流制动器的基准负载持续率为15%，每一个工作周期均为10分钟。涡流制动电动机在基准工作时的额定功率，飞轮转矩（GD2）。转子开路电压及其涡流制动器的额定制动力矩和限定制动力矩，飞轮转矩（GD2）与机座号的对应关系见下表

电动机的结构：
防护等级：一般环境用涡流制动电动机为IP44，冶金环境用涡流制动电动机为IP54，涡流制动器为IP00。 冷却方法：

代号	可供的机座号	备    注
IC0041	112—132	全封闭电动机，机壳冷却，无外风扇
IC0141	160—315	全封闭扇冷式电动机，机壳有冷却器

3  结构及安装型式：涡流制动电动机的结构及安装形式为IM1001、IM1003、IM3011、IM3013、并按下表规定制造：

结构及安装形式	代号	制造范围（机座号）
	IM1001	112～160
	IM1003	180～280
	IM3011	112～160
	IM3013	180～280

   4  绝缘等级：涡流制动电动机绝缘等级分为H级和F级。H级绝缘的涡流制动电动机适合在严酷的工作条件下使用。接线盒：涡流制动电动机的接线盒位于机座顶部，可从机座的任一侧进行接线。涡流制动器的磁极和电枢：涡流制动器的磁极绕组固定在涡流制动电动机的高端盖上。涡流制动器的电枢用键联接在涡流制动电动机一端轴伸上，并用档板和螺栓锁紧，防止电枢轴向移动。电动机零部件名称：如下图

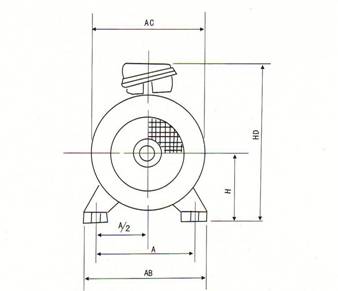

安装及外型尺寸：
1  YZRW系列IM1001、IM1003卧式安装、机座带底脚、端盖上无凸缘的涡流制动电动机

2  YZRW系列IM3011、IM3013立式安装、机座不带底脚、端盖上有凸缘、轴伸向下的涡流制动电动机
