Y系列三相异步电动机
产品概述：
  Y系列为铜线定子绕组一般用途小型鼠笼式三相异步电动机。
  1  外壳防护等级 IP44，冷却方式为 IC411。
  2  Y系列电动机在下列条件下使用：
  3  环境空气温度：随季节变化，但不超过40℃。
  4  海拔：不超过1000m
  5  频率：50Hz
  6  电压：380V
  7  接法：3KW及以下Y接法，4KW以上△接法。
  8  工作方式：S1（连续）。
  9  定子绕级温升限值（电阻法）：不超过80℃。
10  结构及安装型式（见下表）


机座号 		结构及安装代号（IM）
80～160 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V36
180～225 B3、B5、B35、V1
250～315 B3、B35、V1

电动机的机座号与转速及功率的对应关系（见下表）
机座号 同步转速r/min
3000 1500 1000 750 600
功率kW
100L1 3 2.2 1.5 — —
100L2 3
112M 4 4 2.2
132S1 5.5 5.5 3 2.2
132S2 7.5
132M1 — 7.5 4 3
132M2 5.5
160M1 11 11 7.5 4
160M2 15 5.5
160L 18.5 15 11 7.5
180M 22 18.5 — —
180L — 22 15 11
200L1 30 30 18.5 15
200L2 37 22
225S — 37 — 18.5
225M 45 45 30 22
250M 55 55 37 30
280S 75 75 45 37
280M 90 90 55 45
315S 110 110 75 55 45
315M2 132 132 90 75 55
315L1 160 160 110 90 —
315L2 200 200 132 110 75
注：S、M、L后面的数字1、2分别代表同一机座号和转速下不同的功率
安装及外型尺寸:

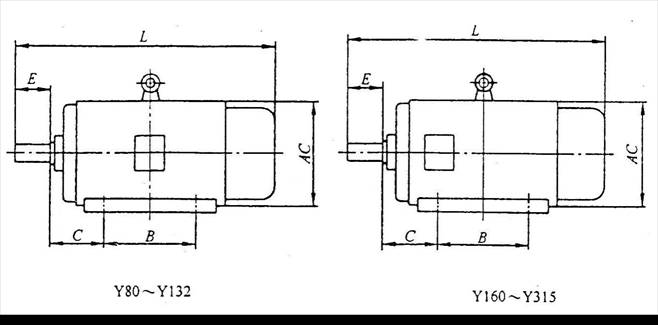

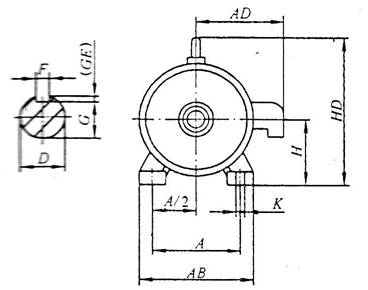

1  机座带底脚、端盖上无凸缘的电动机
机
座
号 		极数 安装尺寸及公差 外形尺寸
A A/2 B C D E F G H K AB AC AD HD L
基本尺寸 基本尺寸 极限
偏差 		基本尺寸 基本尺寸 极限
偏差 		基本尺寸 极限
偏差 		基本尺寸 极限
偏差 		基本尺寸 极限
偏差 		基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限
偏差
100L 2、4、6 160 80 ±0.5 140 63 ±2 28 +0.009
-0.004		 60 ±0.37 8 0
-0.036		 24 0
-0.2		 100 0
-0.5		 12 0
-0.43		 205 215 180 245 380
112M 190 95 140 70 112 245 240 190 265 400
132S 2、4、6、8 216 108 140 89 38 +0.018
+0.002		 80 10 33 132 280 275 210 315 475
132M 178 515
160M 254 127 ±0.75 210 108 ±3 42 110 ±0.43 12 0
-0.043		 37 160 15 330 335 265 385 605
160L 254 650
180M 279 139.5 241 121 48 14 42.5 180 355 380 285 430 670
180L 279 710
200L 318 159 305 133 55 +0.030
+0.011		 16 49 200 19 0
-0.52		 395 420 315 475 775
225S 4、8 356 178 286 149 ±4 60 140 ±0.50 18 53 225 435 475 345 530 820
225M 2 311 55 110 ±0.43 16 49 815
4、6、8 60 140 ±0.50 18 53 845
250M 2 406 203 ±1.0 349 168 250 24 490 515 385 575 930
4、6、8 65 58
280S 2 457 228.5 368 190 280 0
-1.0		 550 580 410 640 1000
4、6、8 75 20 0
-0.052		 67.5
280M 2 419 65 18 0
-0.043		 58 1050
4、6、8 75 20 0
-0.052		 67.5
315S 2 508 254 406 216 65 18 0
-0.043		 58 315 28 744 645 576 865 1240
4、6、8 80 170 22 0
-0.052		 71 1270
315M 2 457 65 140 18 0
-0.043		 58 1310
4、6、8 80 170 22 0
-0.052		 71 1340
315L 2 508 65 140 18 0
-0.043		 58 1310
4、6、8 80 170 22 0
-0.052		 71   1340
2  机座带底脚、端盖上有凸缘的电动机


机
座
号 		凸
缘
号 		极数 安装尺寸及公差 外形尺寸
A A/2 B C D E F G H K M N P S T 凸缘孔数 AB AC AD HD L
基本尺寸 基本尺寸 极限
偏差 		基本尺寸 基本尺寸 极限
偏差 		基本尺寸 极限
偏差 		基本尺寸 极限
偏差 		基本尺寸 极限
偏差 		基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限
偏差
基本尺寸 极限
偏差
100L FF165 2、4、6 160 80 ±0.5 140 63 ±2 28 +0.009
-0.004		 60 ±0.37 8 0
-0.036		 24 0
-0.2		 100 0
-0.5		 12 0
-0.43		 215 180 +0.016
-0.013		 250 15 4 4 205 215 180 245 380
112M 190 95 140 70 112 245 240 190 265 400
132S FF265 2、4、6、8 216 108 140 89 38 +0.018
+0.002		 80 10 33 132 265 230 300 280 275 210 315 475
132M 178 515
160M FF300 254 127 ±0.75 210 108 ±3 42 110 ±0.43 12 0
-0.043		 37 160 15 300 250 350 19 5 330 335 265 385 605
160L 254 650
180M 279 139.5 241 121 48 14 42.5 180 355 380 285 430 670
180L 279 710
200L FF350 318 159 305 133 55 +0.030
+0.011		 16 49 200 19 0
-0.52		 350 300 ±0.016 400 395 420 315 475 775
225S FF400 4、8 356 178 286 149 ±4 60 140 ±0.50 18 53 225 400 350 ±0.018 450 8 435 475 345 530 820
225M 2 311 55 110 ±0.43 16 49 815
4、6、8 60 140 ±0.50 18 53 845
250M FF500 2 406 203 ±1.0 349 168 250 24 500 450 ±0.020 550 490 515 385 575 930
4、6、8 65 58
280S 2 457 228.5 368 190 280 0
-1.0		 550 580 410 640 1000
4、6、8 75 20 0
-0.052		 67.5
280M 2 419 65 18 0
-0.043		 58 1050
4、6、8 75 20 0
-0.052		 67.5
315S FF600 2 508 254 406 216 65 18 0
-0.043		 58 315 28 600 550 ±0.022 660 24 6 744 645 576 865 1240
4、6、8 80 170 22 0
-0.052		 71 1270
315M 2 457 65 140 18 0
-0.043		 58 1310
4、6、8 80 170 22 0
-0.052		 71 1340
315L 2 508 65 140 18 0
-0.043		 58 1310
4、6、8 80 170 22 0
-0.052		 71   1340

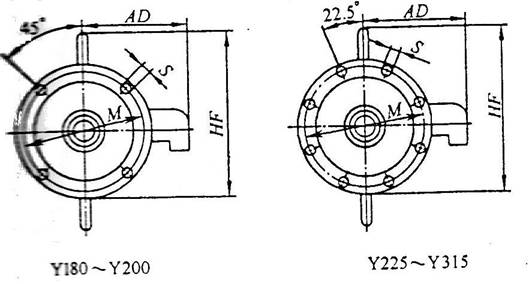

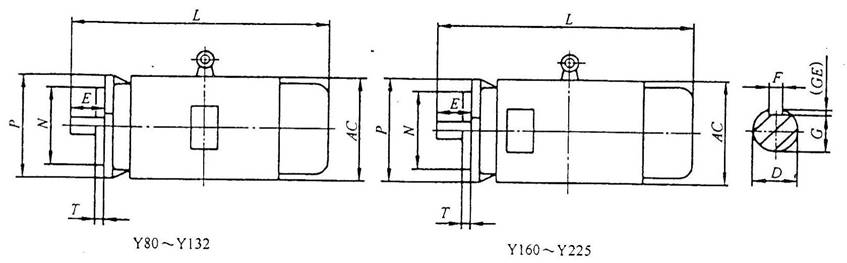

3  机座不带底脚、端盖上有凸缘的电动机


机
座
号 		凸
缘
号 		极数 安装尺寸及公差 外形尺寸
D E F G M N P S T 凸缘孔数 AC AD HF L
基本尺寸 极限
偏差 		基本尺寸 极限
偏差 		基本尺寸 极限
偏差 		基本尺寸 极限偏差 基本尺寸 基本尺寸 极限
偏差 		基本尺寸 基本尺寸 基本尺寸
100L FF165 2、4、6 28 +0.009
-0.004		 60 ±0.37 8 0
-0.036		 24 0
-0.2		 215 180 +0.016
-0.013		 250 15 4 4 215 180 245 380
112M 240 190 265 400
132S FF265 2、4、6、8 38 +0.018
+0.002		 80 10 33 265 230 300 275 210 315 475
132M 515
160M FF300 42 110 ±0.43 12 0
-0.043		 37 300 250 350 19 5 335 265 385 605
160L 650
180M 48 14 42.5 380 285 430 670
180L 710
200L FF350 55 +0.030
+0.011		 16 49 350 300 ±0.016 400 420 315 480 775
225S FF400 4、8 60 140 ±0.50 18 53 400 350 ±0.018 450 8 475 345 535 820
225M 2 55 110 ±0.43 16 49 815
4、6、8 60 140 ±0.50 18 53 845

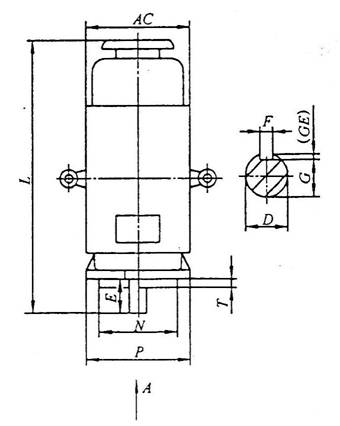

4  机座不带底脚、端盖上有凸缘、轴伸向下的电动机

机
座
号 		凸
缘
号 		极数 安装尺寸及公差 外形尺寸
D E F G M N P S T 凸缘孔数 AC AD HF L
基本尺寸 极限
偏差 		基本尺寸 极限
偏差 		基本尺寸 极限
偏差 		基本尺寸 极限偏差 基本尺寸 基本尺寸 极限
偏差 		基本尺寸 基本尺寸 基本尺寸
180M FF300 2、4、6、8 48 +0.018
+0.002		 110 ±0.43 14 0
-0.043		 42.5 0
-0.2		 300 250 +0.016
-0.013		 350 19 5 4 380 285 500 730
180L 770
200L FF350 55 +0.030
+0.011		 16 49 350 300 ±0.016 400 420 315 550 850
225S FF400 4、8 60 140 ±0.50 18 53 400 350 ±0.018 450 8 475 345 610 910
225M 2 55 110 ±0.43 16 49 905
4、6、8 60 140 ±0.50 18 53 935
250M FF500 2 500 450 ±0.020 550 515 385 650 1035
4、6、8 65 58
280S 2 580 410 720 1120
4、6、8 75 20 0
-0.052		 67.5
280M 2 65 18 0
-0.043		 58 1170
4、6、8 75 20 0
-0.052		 67.5
315S FF600 2 65 18 0
-0.043		 58 600 550 ±0.022 660 24 6 645 576 900 1360
4、6、8 80 170 22 0
-0.052		 71 1390
315M 2 65 140 18 0
-0.043		 58 1460
4、6、8 80 170 22 0
-0.052		 71 1490
315L 2 65 140 18 0
-0.043		 58 1460
4、6、8 80 170 22 0
-0.052		 71   1490
